在图纸上，尤其是涉及加工表面的图纸，我们常常会遇到表面粗糙度的标注。然而，这些标注的方法因图纸而异，可能呈现出多种不同的形式。例如，以下几种常见的标注方式：
为了帮助大家迅速理解表面粗糙度标注的含义，我们只需把握以下三个关键点：

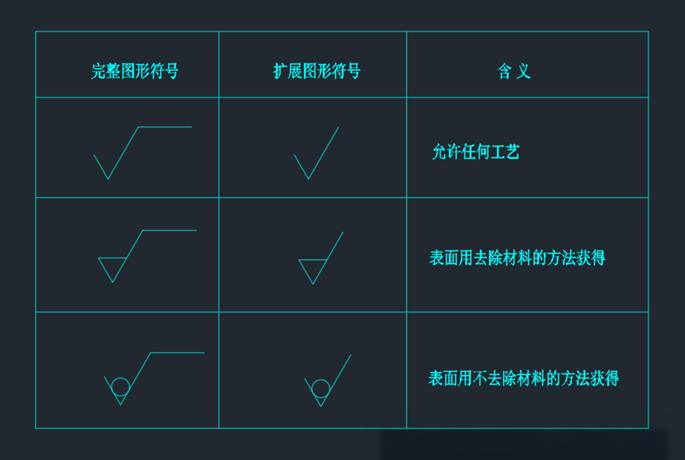

首先，要了解表面结构的基本图形符号，它们可分为三种类型：表示任何工艺均可达到的粗糙度；通过去除材料的方法来获得的粗糙度；通过不去除材料的方法来获得的粗糙度。

在图纸中，扩展图形符号比完整图形符号更为常用，因此我们需熟悉其使用方法。

钢板表面粗糙度等级

钢板表面的粗糙度等级是评估其表面质量的重要指标，通常划分为五个等级：RaRaRaRa5和Ra25，这些等级以微米（μm）为单位进行衡量。在这些等级中，Ra值越小，意味着钢板表面的光滑度越高。

具体来说，Ra6的等级适用于那些对表面光洁度有极高要求的场合，例如高精度的机械零件制造或光学元件的加工。而Ra2等级则适用于一般精度的机械加工、电镀以及电解处理等工艺。对于普通机械加工和制作容器等中等精度需求的场合，Ra3等级较为常见。此外，Ra5等级多用于锻造、铸造等工艺，这些工艺对表面粗糙度的要求相对较低。最后，Ra25等级则适用于那些对表面粗糙度要求不高的工艺加工，例如车削和钻孔等操作。

国标中表示方法的演变

在GB/T131-2006《产品几何技术规范技术产品文件中表面结构的表示法》中，详细阐述了不同版本中Ra表示方法的演变历程。
通过上述演变历程的探讨，我们得以洞悉：尽管存在几种不同的表面粗糙度表示方法，但它们所传达的实质内容却是一致的。
经过前面的探讨，我们清楚了压力容器图纸上常见的表面粗糙度表示符号和等级。
